Mittarit sekoilee

Aluksi kaikki oli olevinaan ihan simppeli juttu. Minun piti vaihtaa pitkien merkkivalon polttimo vanhan palaneen tilalle. ( Huom! taisin osoittaa öljyn merkkivaloa sormella )

Mutta tilanne muuttui liki koomilliseksi. Lukuisia kertoja mittariston irroitusta ja kiinnitystä, johtojen hypistelyä, liittimien tarkastelua jne jne jne . Pitkien merkkivalo toimii, mutta mittarit ei.

Jos joskus keksin syyn tälle mittarisirkukselle, laitan selvityksen tähän

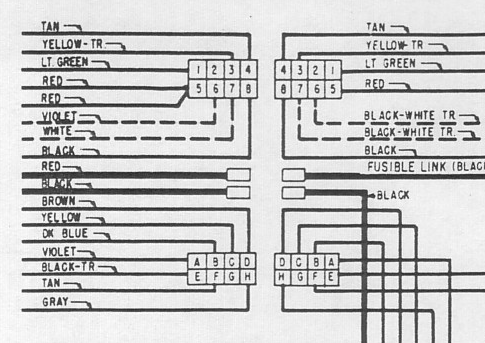

Ensin alan hieman tutkiskella sähkökaavioita. (En vielä tiedä onko täsm oikea kaavio tai värit )

Wiring Diagrams (earlycuda.org)

n

Värejä

TAN = Vaalean- tai kellanruskea
YELLOW-TR
LT GREEN
RED
VIOLET
WHITE
BLACK
BROWN
YELLOW
DK BLUE
BLACK TR
GRAY
PINK
ORANGE
BLK-TR

A Violet = Moottorin lämpötilan anturi Kulkee rintapellin nastan A kautta anturille

B Tyhjä

C ORANGE = ? Rattiakselin liitin 5 automaatin valitsimen valo, Sulake 1 ja väriksi TAN menee valokatkaisijan INST liittimeen. Ilmeisesti mittarivalot

D DK BLUE = Polttoaine mittarin anturi. Menee vasemman etujalkatilan liittimeen 1.

E Tyhjä

F Tyhjä

G RED =  Pitkien merkkivalo. Tulee valonvaihtokatkaisijalta josta haaroituu mittarille sekä rintapellin nastalle 5

H GRAY = Ölynpaineen merkkivalo. Rintalellin nasta H

J DK BLUE = Tulee virtalukon IG nastalta. Haaroittuu virtalukon IG nastalta rintapellin B nastalle josta kulkee rintapellin etuvastuksen alempaan liittimeen, josta haarautuu jännitteensäätäjän IGN Liittimeen.

K TAN = Oikea vilkun merkkivalo. Tulee rattiputken liittimestä 3 josta haaroittuu rintapellin liittimeen F

L LT GREEN =  Vasen vilkun merkkivalo. Tulee rattiputken liittimestä 1. josta haaroittuu rintapellin liittimeen 1.

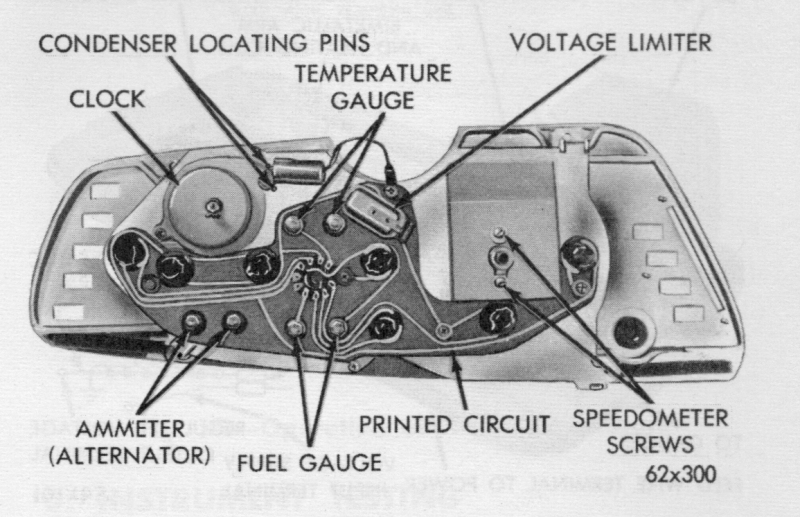

Pientä tutustumista mittariston takapuolelta

Ratkaisu keksitty. Varsinainen vikapaikka jäi paikallistamatta, vaikka se olikin jo tiedossa minkä tyyppinen vika oli.

Mittariston runkoon ei välty maa, tai mittariston rungosta ei välity maa varsinaisille mittareille. Ylimääräinen maajohdin mittaristosta runkoon pelasti tämän tilanteen.

Jännitteen säätimen rakennusohje

Moparts on the Web - Main Index

Early Valiant Barracuda Club - Gauge Repair (earlycuda.org)

n

Ohje mittariston purkamiseen
