Vanin laturin kytkennöistä

Idea noissa Delco latureissa on että 1 liittimen napaan tulee heräte joko latausvalon kautta tai virtalukolta vastuksen kautta niissä missä on volttimittari eikä valoa. 2 liittimeen napaan taas tulee vertailujännite jonka mukaan säädin säätää latausta. Tämä on se piuha joka mallista riippuen on joko hyppyjohdolla bat-napaan tai sitten esim johonkin sulakerasian syöttöpiuhoihin kytkettynä.
Lataus on "tarkempi" jos vertailujännite on kytketty virtaa kuluttaviin virtapiireihin koska silloin lataa enemmän kun kulutus on suuri ja virtapiirin jännite laske

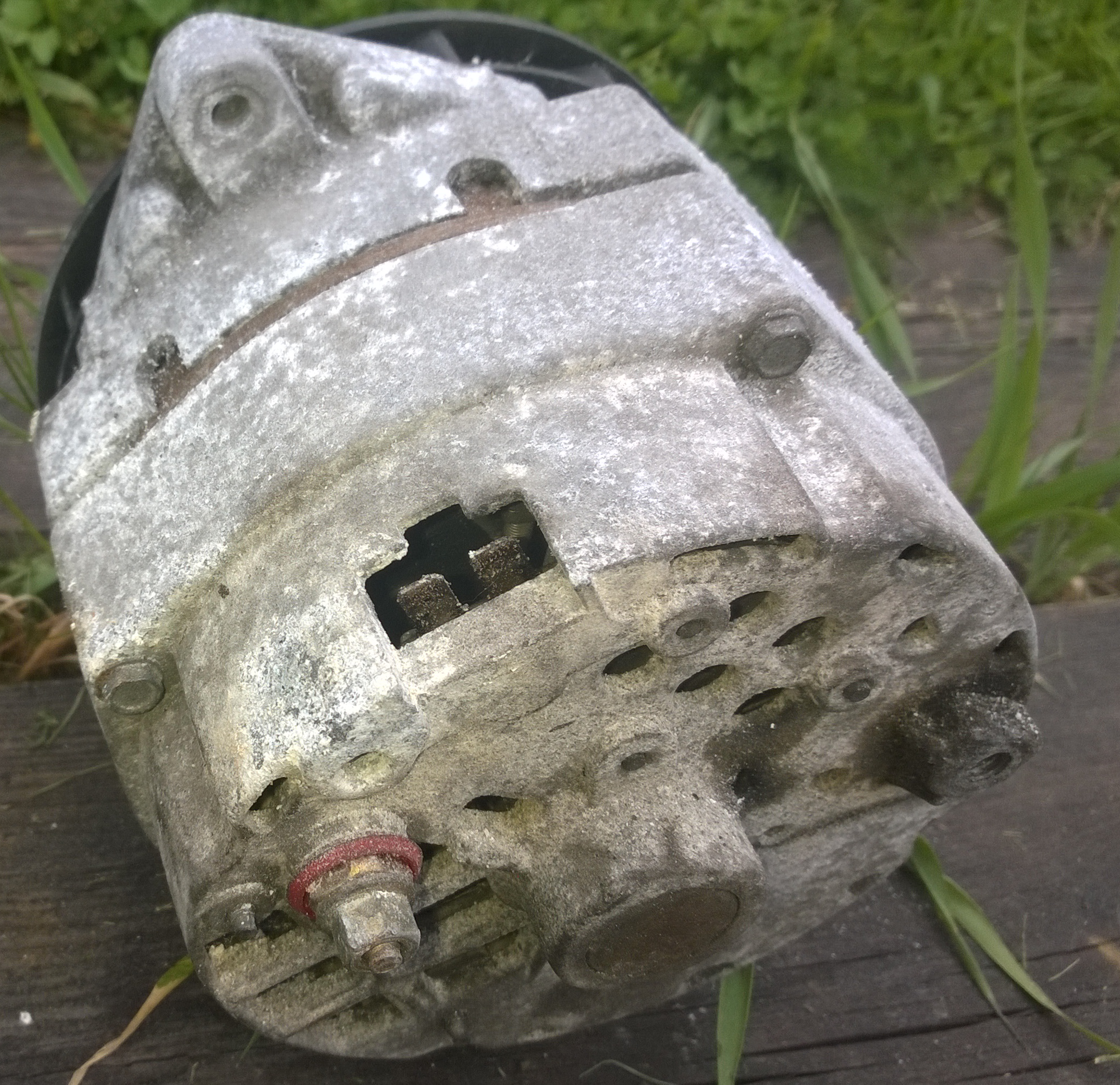

Bat+ liittimestä akun +

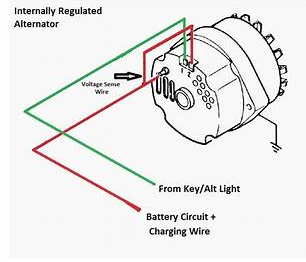

R tai 1 liittimestä virtalukosta merkkivalon tai vastuksen kautta tuleva+
F tai 2 sense eli tarkkailujännite

1 liitin = herätin / merkkivalo /

2 liitin = jännitteen tarkkailujohto

Ruuvi / mutteriliitin = Akun +napa

2/F Sense = jännitteen tarkkaulun johtimen voi liittää suoraan laturin B+ /Bat liitokseen. Mutta silloin ei säädin huomioi mahdollisia jännitehäviöitä joita johtimissa syntyy. laturin ampeerimääriin eikä tehoon sillä ei ole vaikutusta, pelkästään jännitearvoihin.
